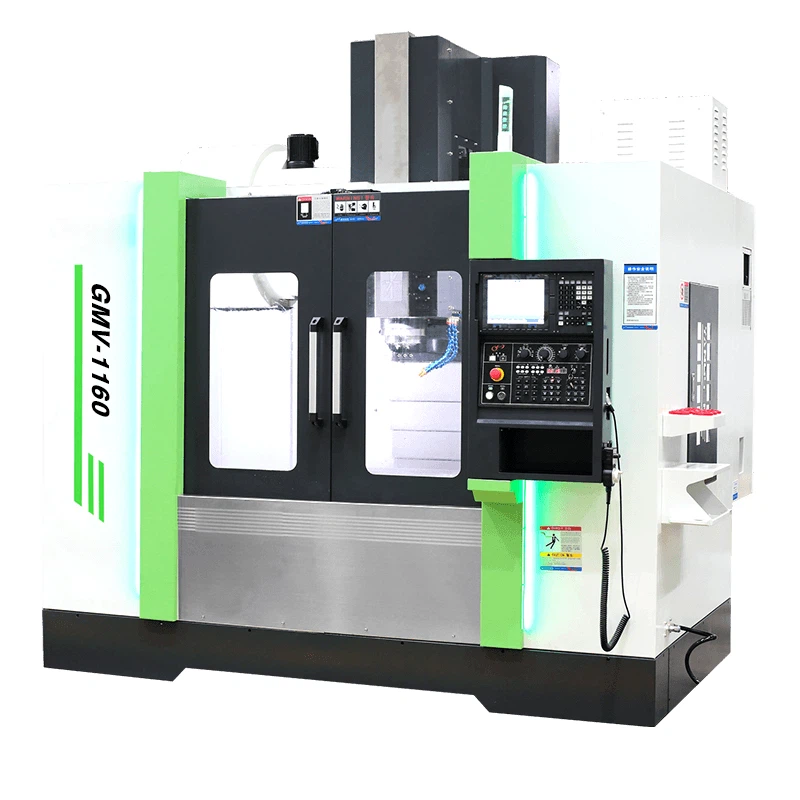

Η Great Magtech (Xiamen) Electric Co., Ltd είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές μηχανών κάθετης κατεργασίας υψηλής απόδοσης gmv-1160 στην Κίνα. Σας καλωσορίζουμε θερμά να αγοράσετε υψηλής ποιότητας υψηλής απόδοσης κάθετες μηχανές κατεργασίας gmv-1160 από το εργοστάσιό μας. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες.
Χαρακτηριστικά κάθετης μηχανικής κατεργασίας
1. Χρησιμοποιώντας το περιοδικό εργαλείων μετατροπής συχνότητας της Ταϊβάν, ο χρόνος αλλαγής εργαλείου μειώνεται σε 1,4 S, γεγονός που βελτιώνει αποτελεσματικά την απόδοση επεξεργασίας.
2. Και οι τρεις άξονες είναι εξοπλισμένοι με μεγάλη απόδοση ροπής στάνταρ, επιτρέποντας γρήγορη και ακριβή τοποθέτηση.
3. Ο κινητήρας ατράκτου είναι εξοπλισμένος με έναν γενικευμένο κινητήρα υψηλής ροπής 11-15 KW στάνταρ και η ροπή του άξονα είναι σημαντικά βελτιωμένη σε σύγκριση με άλλες μάρκες του ίδιου μοντέλου, ο οποίος είναι πολύ κατάλληλος για βαριά κοπή.
4. Τα εξαρτήματα εργαλειομηχανών ανήκουν στη διάσημη μάρκα του διάσημου εργοστασίου και στην προηγμένη διαμόρφωση στη βιομηχανία.
Απόδοση κοπής μηχανής
Επιφανειακή Φρέζα | χάλυβας 45# | Διάνοιξη οπών | χάλυβας 45# | Τρύπημα | χάλυβας 45# |
Βάθος κοπής |
| Διάμετρος κόφτη |
| Τρύπημα |
|
Κόπτης | Ø125mm*5T | Κόπτης | Ø60mm*2T | Κόπτης | M24*3P |
Ταχύτητα ατράκτου | 1000 σ.α.λ | Ταχύτητα ατράκτου | 1200 σ.α.λ | Ταχύτητα ατράκτου | 150 σ.α.λ |
Τροφή | F600 | Τροφή | F100 | Τροφή | F450 |
Πλάτος | 56 χιλιοστά | Πλάτος | 60 χιλιοστά | Πλάτος | 40 χλστ |
GMV-1160 Οπτομηχανικά Χαρακτηριστικά
1. Εγκρίνεται η γερμανική ράγα γραμμής Rexroth και το πλάτος της γραμμής φτάνει τα 45 mm.
2. Ο άξονας Y-έχει εξαιρετικά μεγάλο άνοιγμα 745 mm.
3. Υποστηρίζεται από 6 συρόμενα καθίσματα στον άξονα Χ, η ισχυρή ακαμψία εξασφαλίζει ισχυρή κοπή.
4. Οι τρεις-άξονες υιοθετούν βίδα PMI εξωτερικής διαμέτρου 40 mm βαθμού C3 και οι τρεις-άξονες υιοθετούν το αρχικό ρουλεμάν NSK (3062), τη λειτουργία 3+2, προ-επεξεργασία τάνυσης για την αποφυγή θερμικής μετατόπισης.
5. Η εξωτερική διάμετρος είναι 150 mm και ο άξονας BBT υψηλής ακαμψίας-έχει σχεδιαστεί με ψεκασμό δακτυλίου.
6. Υιοθετήστε τον αρχικό κύλινδρο κοπής εξαιρετικά-υψηλής-ταχύτητας Ταϊβάν, ο χρόνος κοπής μπορεί να φτάσει τα 0,28 S.
7. Το κρεβάτι της εργαλειομηχανής είναι κατασκευασμένο από χυτοσίδηρο υψηλής-ποιότητας HT300.
Παράμετροι κάθετων κέντρων κατεργασίας
| Μοντέλο | GMV-1160 | ||
| Θέμα | Προδιαγραφές | Μονάδες | |
| Ταξίδι | άξονας Χ/Υ/Ζ | mm | 1100x600x600 |
Μύτη ατράκτου στο τραπέζι εργασίας | mm | 120-720 | |
Spindle Center to Column | mm | 650 | |
Τρεις-Axis Guideway | / | Roller Linear Guideway | |
| Τράπεζα εργασίας | Μέγεθος τραπεζιού εργασίας (L*W) | mm | 1200x600 |
Μέγιστο φορτίο τραπεζιού | κιλά | 1000 | |
Τ-Υποδοχή | mm | 5-18x100 | |
| Ατρακτος | Κώνος ατράκτου | τύπος | BBT-40 |
Ταχύτητα ατράκτου | σ.α.λ | 10000 | |
Τύπος κίνησης άξονα | / | Ζώνη | |
| Feedrate | Γρήγορη διέλευση (X/Y/Z) | m/min | 30/30/30 |
Τροφοδοσία κοπής (Χ/Υ/Ζ) | m/min | 10 | |
| Αλλαγή εργαλείων | Αυτόματη αλλαγή εργαλείων | / | Τύπος ARM |
Τύπος κορμού εργαλείου | τύπος | BT-40 | |
Χωρητικότητα αποθήκευσης εργαλείων | Κομμάτι | 24 | |
Μέγ. Διάμετρος εργαλείου (παρακείμενο) | mm | 80 | |
Μέγ. Διάμετρος εργαλείου (κενό) | mm | 120 | |
Μέγ. Μήκος εργαλείου | mm | 300 | |
Μέγ. Βάρος εργαλείου | κιλά | 7 | |
Ώρα αλλαγής εργαλείου | δευτ | 1.4 | |
| Μοτέρ | Κινητήρας ατράκτου | kw | 15 |
Τρεις-Αξονικές Seixo Motor | kw | 3.0/3.0/4.5 | |
| Απαιτείται ισχύς | Απαίτηση ισχύος | kva | 25 |
Απαίτηση πίεσης αέρα | kg/cm² | 6^8 | |
| Άλλοι | Εξωτερικές διαστάσεις (Μ*Π*Υ) | mm | 2990X2484X2643 |
Μικτό βάρος | t | 7 | |
