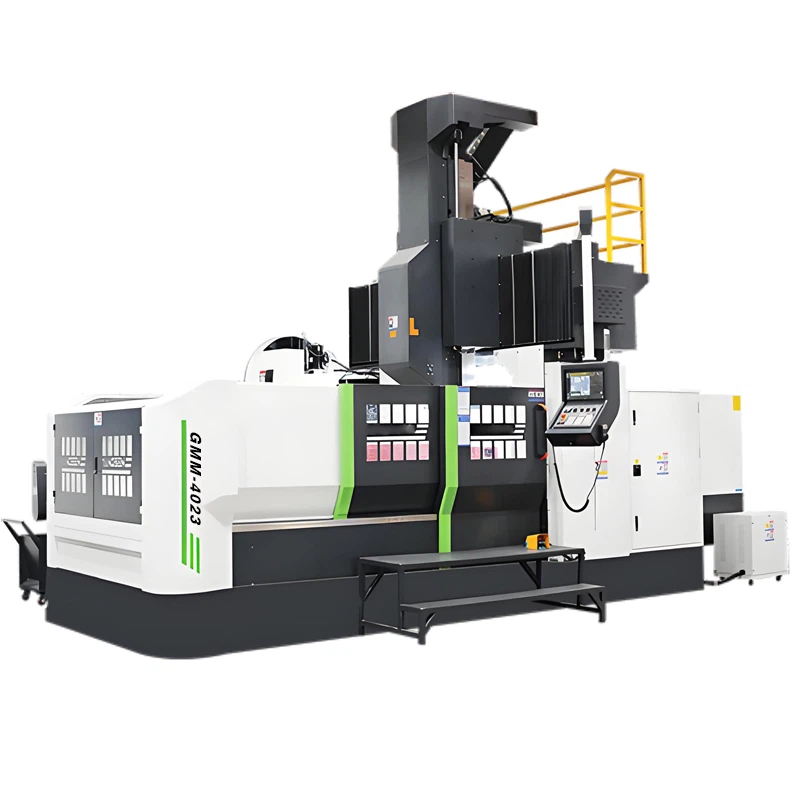

Μεγάλη περιγραφή του κέντρου επεξεργασίας CNC CNC
Η σειρά διπλών - κέντρων κατεργασίας στη στήλη χρησιμοποιούνται εκτενώς στο υψηλό - Κατασκευή όγκου μικρού έως μέσου - μεγέθους εξαρτήματα όπως ντουλάπια, περιβλήματα, πάνελ, περιβλήματα και πλάκες. Είναι απαραίτητες σε βιομηχανίες που απαιτούν ακρίβεια, συμπεριλαμβανομένων των υψηλών - κατασκευής καλουπιών ακριβείας, αυτοκινητοβιομηχανίας, μηχανημάτων, οργάνων, ελαφρών βιομηχανικών κλωστοϋφαντουργικών προϊόντων, ηλεκτρονικών συσκευών, μεταλλικών εργαλείων ακριβείας, εξαρτημάτων μούχλας ακριβείας και κατασκευής μηχανημάτων.
Χαρακτηριστικά CNC Gantry Machining Center Center
1. Εφαρμόσιμο σε όλα τα εξαρτήματα επεξεργασίας, επεξεργασία μούχλας, εξαρτήματα αλουμινίου και πολλά άλλα.
2. Οι άξονες x και y χρησιμοποιούν τον κύλινδρο - πληκτρολογήστε γραμμικό οδηγό και ο άξονας z προσφέρει ένα κουτί, μπορεί να είναι εξοπλισμένο με διάφορους τύπους χειροκίνητων κεφαλών προσάρτησης.
3. Σχεδιασμένα με τρόπους κουτιού με διάλυση χεριών, προσαρμογή δόνησης κοπής και ακριβή μετάδοση ισχύος για να αποκτήσετε αποτελεσματική, άκαμπτη και ακριβή κοπή.
4. Βάση με συμπαγείς στήλες και δέσμη, παρέχοντας την καλύτερη δυσκαμψία δομής για να εξασφαλιστεί η καλύτερη γεωμετρική ακρίβεια του ταξιδιού 3 άξονα.
5. Συστατικά πλήρους χύτευσης με οδηγούς επικαλυμμένα με διάλυση ακριβείας για να εξασφαλιστεί η καλύτερη ακαμψία και η χαμηλή τριβή.
6. Ο άξονας z - βρίσκεται στη συμμετρική θέση του κινητήρα ατράκτου, προσφέροντας ακρίβεια και ακρίβεια με micro - ομαλή κίνηση.
Υδραυλική εκμετάλλευση άξονα AC για υψηλή - κοπή ταχύτητας και υψηλή ακαμψία.
GMM-4023 CNC Center Center Center Center
|
Μοντέλο |
GMM-4023 |
||
|
Θέμα |
Προδιαγραφές |
Μονάδες |
|
|
Ταξίδι |
X - άξονας |
mm |
4000 |
|
Y - άξονας |
mm |
2300 |
|
|
Z - άξονας |
mm |
1000 |
|
|
Μύτη άξονα σε δίπλωμα εργασίας |
mm |
280-1280 |
|
|
Τρεις - Οδηγός άξονα |
X/Y Βαρύ -κύλινδρος γραμμικός οδηγός Z - άξονας t - Τύπος ram box way |
||
|
Πλάτος πόρτας |
2300 |
||
|
Τράπεζα εργασίας |
Μέγεθος τραπέζης εργασίας (l*w) |
mm |
4000*2000 |
|
Μέγιστο φορτίο πίνακα |
t |
12 |
|
|
T - υποδοχή |
mm |
9-28*200 |
|
|
Ατρακτος |
Τύπος ατράκτου |
τύπος |
BBT-50 |
|
Στροφές άτρακτου |
στροφές |
6000 |
|
|
Τύπος κίνησης ατράκτου |
Ζώνη (DDS/προσανατολισμένο) |
||
|
Τροφοδοτώ |
Ταχεία διασκέδαση (x/y/z) |
m/min |
8/12/12 |
|
Κοπή ζωοτροφών (x/y/z) |
m/min |
8 |
|
|
Μετατοπιστής εργαλείων |
ATC |
24 (Επιλογή: 40/60) |
|
|
Μοτέρ |
Κινητής μηχανής ατράκτου |
KW |
15/18.5 (143-236 nm) |
|
Τρεις - άξονα σερβοκινητήρα |
KW |
6/3/3 (38/36/36 nm) |
|
|
Ακρίβεια |
Ακρίβεια |
mm |
0.03/0.02/0.015 |
|
Επαναληψιμότητα |
mm |
0.02/0.015/0.01 |
|
|
Απαιτείται ισχύς |
Απαίτηση ισχύος |
kVa |
55 |
|
Απαίτηση πίεσης αέρα |
KG/CM2 |
6^8 |
|
|
Άλλοι |
Εξωτερικές διαστάσεις (l*w*h) |
mm |
10870*5560*5600 |
|
Μικτό βάρος |
t |
42 |
|
Εφαρμογές δείγματος μηχανής διπλής στήλης
Τυπικά αξεσουάρ
|
Άκαμπτη παύση |
Διπλό φως εργασίας LED |
Χτύπημα αέρα μύτης άξονα |
M30 Auto Off |
|
Αυτόματο σύστημα λίπανσης |
Ανταλλαγή θερμότητας για ηλεκτρικό ντουλάπι |
LED 3 προειδοποιητικό φως χρώματος |
Ισοπέδωση και μαξιλαράκια |
|
Semi - κλειστό φρουρά |
Dual - Βιδώστε τον μεταφορέα τσιπ |
Μεταφορέας τσιπ τύπου αλυσίδας και καλάθι |
Επιλογές
|
Οπτική γραμμική κλίμακα |
Σύστημα θραύσης εργαλείων |
Σύστημα ομίχλης πετρελαίου |
Κλιματιστικό |
|
CTS |
Σύστημα μεταφοράς τσιπ |
Πετρέλαιο |
Σύστημα μέτρησης ανίχνευσης αυτοκινήτων |
|
40T ATC |
Περιστροφικός πίνακας |
Εγχειρίδιο φρεζάρισμα 90 μοιρών |
90 βαθμοί αυτόματης φρεζαρίσματος με AHC |
